Curve e curvature (2)

Un'introduzione ad alcune proprietà locali delle curve piane

Lorenzo Roi (novembre 2009)

Parte seconda: sulla curvatura di una circonferenza

Nella prima parte di questo lavoro abbiamo visto che il versore tangente a una curva in un suo punto dipende solo dall'orientazione ma non dalla particolare rappresentazione della curva. Come detto quindi, tale versore descrive una proprietà locale della curva stessa indipendente dal parametro scelto ma dipendente solo dal punto della curva. In questa parte approfondiamo una seconda importante proprietà delle curve regolari ossia la loro curvatura: per far ciò dovremo chiarire come varia il versore tangente.
È evidente che se si considera la rappresentazione discussa nella prima parte di una retta la cui direzione sia individuata dal vettore u


il versore tangente t si ottiene dividendo u per il suo modulo index_72.gif e questo, al variare del punto P sulla retta, non modifica la sua direzione ossia, detto in altro modo, non subisce alcuna rotazione o ancora in modo equivalente, il suo angolo di rotazione è nullo. È per questo che, a livello intuitivo, associamo ad una retta una curvatura nulla. In un qualsiasi altro caso il versore t potrà invece variare la sua direzione ossia subirà una rotazione di qualche angolo. Vediamo come possiamo tener conto di ciò nel caso particolare della circonferenza.

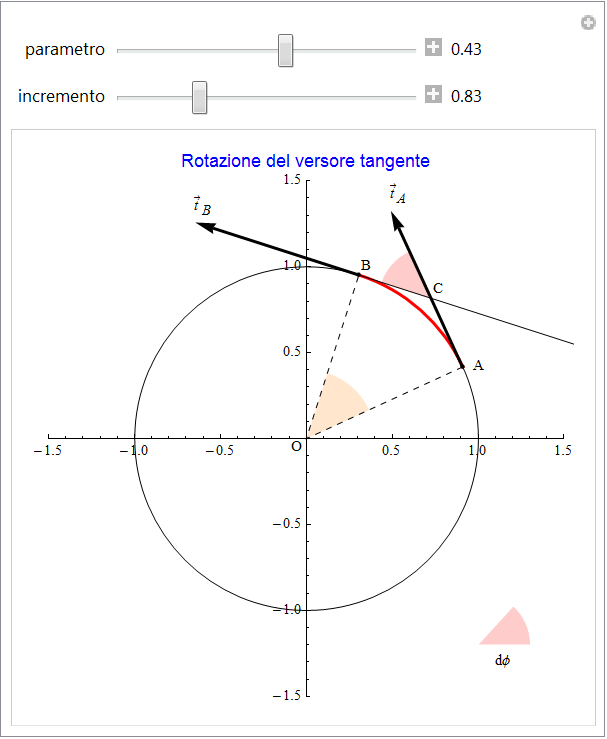

Se index_73.gif è il versore associato ad un punto A della circonferenza γ : {r cos t, r sin t} con centro nell'origine del sistema cartesiano e raggio r mentre index_74.gif corrisponde al punto B molto prossimo ad A e ottenuto sommando al parametro t l'incremento h, la rotazione subita da t nel passaggio tra A e B è rappresentata dall'angolo h = dφ di figura 13 e definito dall'intersezione delle rette tangenti in A e B.


figura 13

Se C è il punto d'intersezione di queste rette tangenti, collegando A e B con il centro O della circonferenza, si viene a formare un quadrilatero OACB con gli angoli ∠AOB e ∠ACB supplementari. Ne segue che l'angolo di cui è ruotato t è anche uguale all'angolo al centro ∠AOB = dφ essendo supplementari allo stesso angolo ∠ACB. Poiché in corrispondenza di questa variazione angolare il tratto di circonferenza che collega A con B ossia la lunghezza dell'arco sotteso dall'angolo al centro risulta pari a ds = r dφ, ne discende che il rapporto tra queste due variazioni (differenziali) è


Pensando il punto B variabile sulla circonferenza, il rapporto a primo membro in sostanza collega la rotazione subita dal versore tangente con la corrispondente lunghezza del tratto di curva percorso dallo stesso punto. Siccome tali osservazioni si possono estendere immutate a qualsiasi altro punto della circonferenza, possiamo affermare che in una circonferenza il rapporto dei differenziali dφ/ds ossia la derivata dell'angolo di rotazione del versore tangente eseguita rispetto alla lunghezza dell'arco corrispondente, è una costante pari a 1/r. Una seconda esemplificazione ci permetterà di perfezionare ulteriormente il concetto intuitivo di curvatura.
Consideriamo pertanto due circonferenze index_78.gif e index_79.gif, con raggi rispettivamente index_80.gif, index_81.gif e tali che index_82.gif. Da un punto di vista formale, per quanto precede, la derivata dφ/ds assume in ciascun punto delle due circonferenze, rispettivamente i valori


e dove per le condizioni poste, la prima è maggiore della seconda

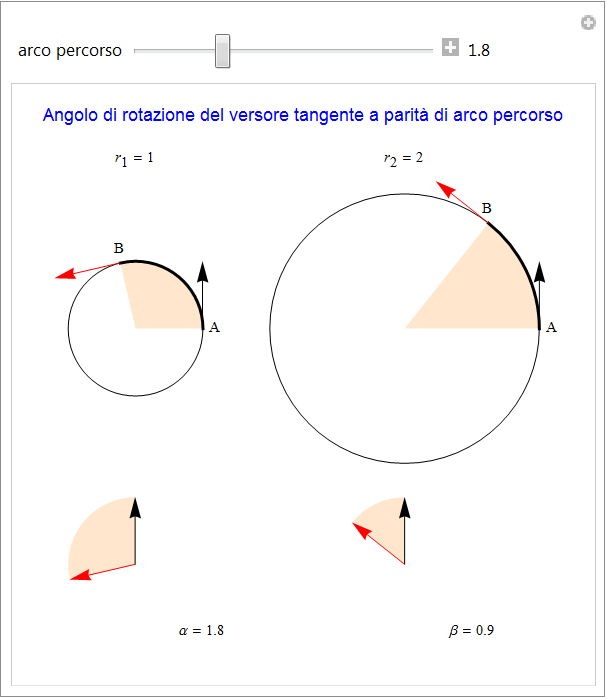

Ne segue che a parità di arco percorso da un punto generico sulle due circonferenze, l'angolo di rotazione del versore tangente è maggiore nella prima circonferenza rispetto a quello nella seconda. Questo fatto si può cogliere anche visivamente se rappresentiamo l'angolo di rotazione di t (figura 14):


figura 14

in ciascuna circonferenza la lunghezza dell'arco che collega il punto iniziale A con quello finale B è la medesima ma evidentemente l'angolo di rotazione appare maggiore nel caso della circonferenza di raggio minore. In particolare, essendo nella figura index_87.gif l'angolo di cui ruota il versore nella prima è sempre il doppio della seconda. Tutto ciò giustifica come si possa intuitivamente associare alla prima circonferenza una curvatura maggiore della seconda e pertanto definire provvisoriamente il concetto di curvatura k tramite la derivata k = dφ/ds.
In ultima analisi, per una circonferenza la curvatura è costante in tutti i suoi punti e si ottiene con il rapporto tra la variazione di angolo al centro qualsiasi (anche infinitesimo) e l'arco che lo sottende. Sempre per la circonferenza abbiamo pure una relazione che lega la curvatura con il raggio: le due grandezze sono inversamente proporzionali. In particolare, se r → ∞ la curvatura k → 0 per cui tende ad annullarsi. Quest'ultima osservazione è, ancora una volta, coerente con la nozione intuitiva di curvatura giacché una circonferenza con raggio via via più grande tende ad assomigliare ad una retta e quindi ad assumere una curvatura nulla.

Esempi di curvatura

Così come si è costruito il versore tangente in un punto di una curva regolare vediamo se

Consideriamo la semplice parabola di equazione esplicita index_90.gif e che nella sua parametrizzazione più immediata e già utilizzata diviene index_91.gif. Se index_92.gif è un suo punto, detto h un incremento positivo, siano


due altri suoi punti. Nel caso non siano allineati si potrà certamente associare a questi tre punti una circonferenza e quindi il relativo centro C(α, β) e raggio r.
Con il supporto simbolico di Mathematica (si veda la funzione cfr3Punti e relativi commenti nel notebook associato), le coordinate del centro e del raggio sono le soluzioni del sistema,


e risultano, per il centro C


mentre il raggio è

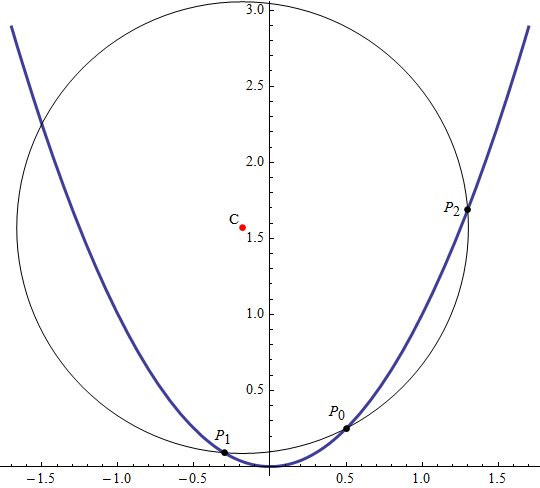

Evidentemente queste grandezze dipendono dal punto index_99.gif e quindi dal parametro index_100.gif e dall'incremento h: se fissiamo index_101.gif e h=0.8 otteniamo la figura 15 che rappresenta sia la parabola e sia la circonferenza con relativo centro C.


figura 15

Nello stesso modo seguito per la costruzione del vettore tangente potremo associare al punto index_104.gif una circonferenza univocamente determinata se esistono finiti al tendere allo zero dell'incremento h, il limite del raggio


e ciascuno dei due limiti riguardanti le coordinate del centro


Nell'esempio questi limiti non presentano particolari difficoltà (conducono dopo opportune semplificazioni a funzioni continue di h) e forniscono rispettivamente il raggio (che chiameremo raggio di curvatura locale)


mentre i rimanenti danno le coordinate del centro (detto centro di curvatura locale)


ossia


La supposizione iniziale appare quindi percorribile: siamo in grado di associare ad ogni punto index_114.gif della parabola una circonferenza (detta osculatrice) di opportuni centro e raggio. Utilizzando la proporzionalità inversa tra curvatura k e raggio r rilevata per la circonferenza, potremo ottenere la curvatura della parabola nel punto index_115.gif come


Un'altra conseguenza geometrica di tale approccio si deduce osservando che le rette secanti la curva e passanti rispettivamente per le coppie di punti index_119.gif, index_120.gif e per index_121.gif, index_122.gif convergono entrambe alla retta tangente in index_123.gif in quanto index_124.gif e index_125.gif nello stesso modo con cui abbiamo ottenuto il vettore tangente. Ne segue che tale circonferenza avrà in index_126.gif la medesima tangente della curva γ e le due curve sono quindi mutuamente tangenti. Si dice, in tale contesto, che esse hanno un contatto in index_127.gif almeno di ordine tre. L'avere la medesima tangente comporta la coincidenza anche della retta normale per index_128.gif per questo nel seguito potremo individuare il centro istantaneo di curvatura come quel punto della normale avente distanza dal punto index_129.gif pari al raggio di curvatura.

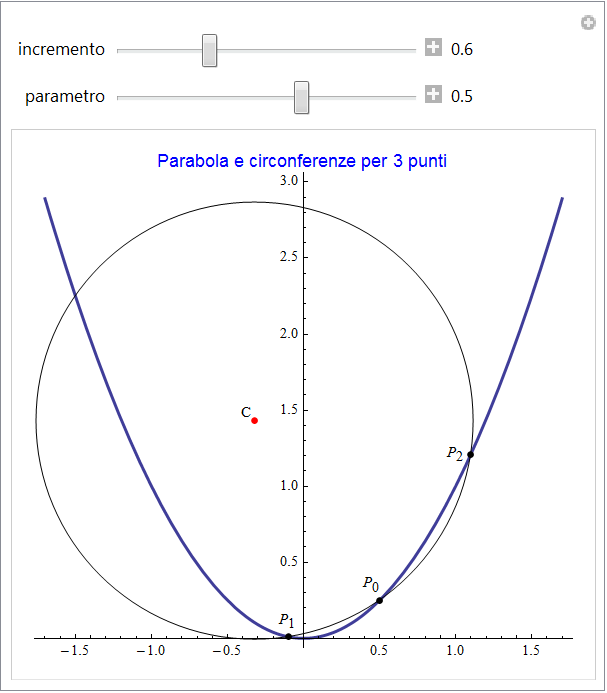

Nella simulazione di fig. 16 è possibile variare il punto index_130.gif sulla parabola così come l'incremento h: portandolo a valori prossimi allo zero ci si può rendere conto come le circonferenze convergano verso quella osculatrice. Se invece si pone il valore dell'incremento pari allo zero si può analizzare come variano le circonferenze osculatrici al variare di index_131.gif e, in particolare, seguire il luogo dei centri di curvatura.


figura 16

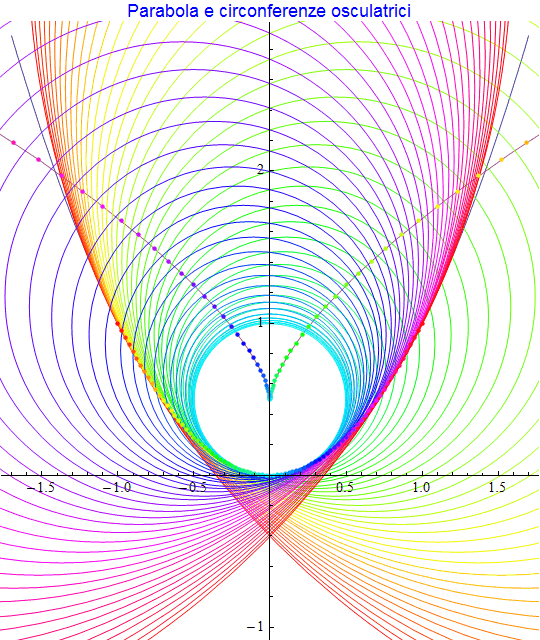

L'immagine seguente (fig. 17) associa, codificati con il medesimo colore, ad alcuni punti della parabola le corrispondenti circonferenze osculatrici e relativi centri.

Graphics:Parabola e circonferenze osculatrici

figura 17

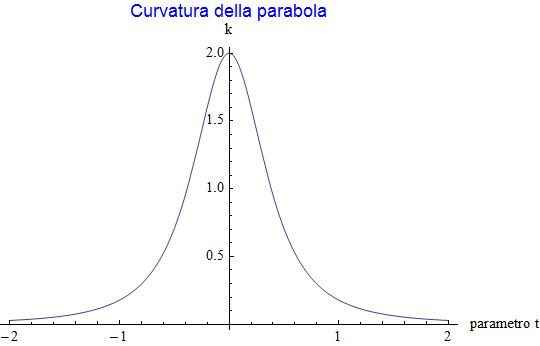

Infine il grafico della curvatura index_136.gif della parabola (fig. 18) mostra come questa sia massima in corrispondenza del vertice index_137.gif mentre tenda ad annullarsi per valori molto grandi del parametro.

Graphics:Curvatura della parabola

figura 18

Quale secondo esempio proponiamo lo studio della curvatura della ellisse con il semiasse orizzontale lungo 2 e quello verticale unitario: la sua rappresentazione è quindi ε : {2cos t, sin t}. Nello stesso modo seguito per la parabola, le coordinate del centro di una circonferenza passante per i suoi tre punti index_140.gif, index_141.gif, index_142.gif (definiti come nella parabola) risultano


mentre il corrispondente raggio è


Passando al limite si ricavano le coordinate del centro di curvatura in funzione del parametro che individua il punto index_147.gif


e il raggio di curvatura


Nell'animazione seguente (fig. 19) variando il punto index_152.gif sull'ellisse in corrispondenza dell'incremento nullo si può seguire il luogo dei centri di curvatura mentre se h ≠ 0 viene visualizzata la circonferenza passante per i punti index_153.gif, index_154.gif, index_155.gif.


figura 19

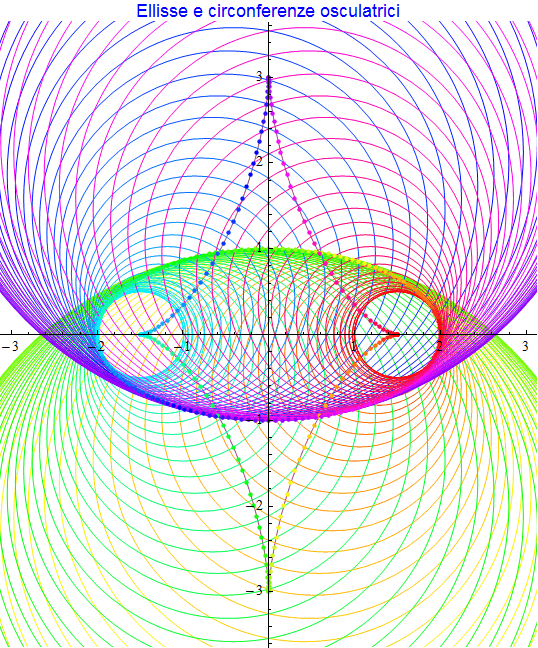

In alternativa si riporta un certo numero di circonferenze osculatrici (fig. 20) ciascuna avente un colore corrispondente al proprio centro e al punto di contatto con l'ellisse.

Graphics:Ellisse e circonferenze osculatrici

figura 20

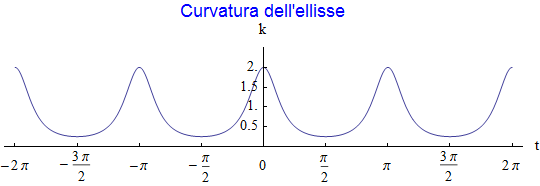

Infine l'andamento della curvatura è dato dalla figura 21: appare manifestamente periodico (T = π) essendo l'ellisse una curva chiusa e simmetrica: la curvatura oscilla tra un valore massimo che viene raggiunto nei vertici di ascissa ±2 mentre nei rimanenti vertici assume la curvatura minima

Graphics:Curvatura dell'ellisse

figura 21

Gli esempi sopra confermano la possibilità di associare ad ogni punto di una curva una circonferenza e quindi un raggio di curvatura r da cui derivare, per quanto detto nella sezione precedente, una curvatura k = 1/r. Siamo pure in grado di determinare il centro di curvatura identificandolo con il centro della circonferenza osculatrice.


Continua nella terza parte.
